UB-TSシリーズ
油圧式中型ダイカストマシン
（型締力530ｔ～1300ｔ）
UB-TSシリーズ/油圧式中型ダイカストマシン
長年、大型機で実績のあるメータアウト回路により、射出空打ち最高速度は12ｍ/ｓ(※)へ。
超高速射出と業界最大級の充填力で薄物製品の品質向上に寄与します。
※ 530t,670ｔは11ｍ/ｓ
ハイパワー・ハイスピード射出装置①
- UB-iVシリーズにて多くの実績を積んだメータアウト回路を中型ダイカストマシンに採用
- 大型機iVシリーズの電動サーボバルブ：HS-DDVも搭載
- 空打ち射出最高速度は12 m/s
ハイパワー・ハイスピード射出装置②
- 大型機で標準搭載している自社開発電動サーボバルブ“HS-DDV”を使用し、大容量の作動油を瞬時に制御することで、速度の応答性・追従性・加速性が向上
- 増圧立上り時間10msecを実現
- 薄物製品でも高速速度が維持可能な業界最大級の充填力
- 短時間充填により、鋳造圧力の伝達を改善し、鋳造品の外部・内部欠陥を減少
- 従来機に比べ慣性力を約30％低減
使いやすさ、見つけやすさを追求した操作画面
“CastNavi”
カテゴリ別に一目でわかる背景カラーを採用
親しみやすく、覚えやすい画面デザイン
見たい項目がすぐ見つかるショートカットキー採用
右側に別画面での表示が可能なため、設定値を
見ながら実測値を表示させることが可能
各ユニットの動作状態表示をセンサ配置や
バルブ配置と同一としたマシンモニタ画面とし、
視認性の向上のみならず異常発生部位の
早期発見などのトラブルシュートにも配慮
鋳造データ保存量は15,000ショット。
USBにデータを書き込むことができ、
パソコンに鋳造データ保管も可能
予防保全・補修計画をサポートし、生産性UPに貢献
“CastDoctor”
従来設備稼働時間やショット数で管理（タイムベース管理）していた消耗品の交換時期を、設備稼働状況データに基づいた管理（コンディションベース管理）とすることで、より的確な設備保全を可能に
実績動作回数が基準動作回数に達した際、エラーメッセージにて確認・交換を推奨するメッセージを表示して作業者にお知らせ

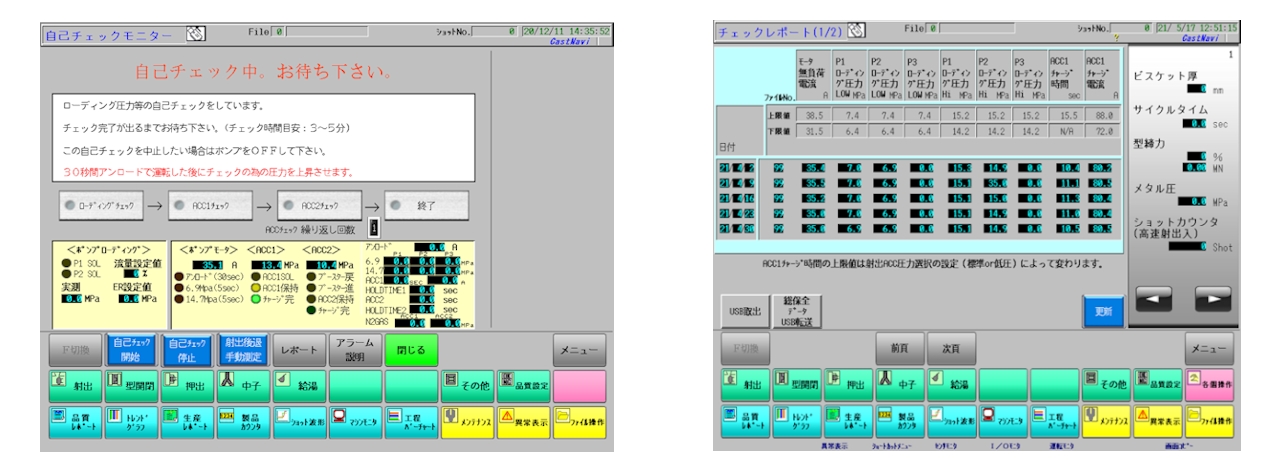

- 予め設定された診断日時に基づき、
- ①射出後退時間の測定
- ②アキュムレーターチャージ時間・保持時間測定・窒素ガス圧力の測定
- ③ポンプローディング圧力の測定
- ④ポンプ用モータ電流測定
- を定期的に診断を行うことで異常の早期発見・補修計画立案が可能
- （③と④はオプション）
UBEマシナリーの技術を結集し、
業界最速１サイクル22.5秒を実現
（オプション)
①油圧ポンプ容量UP
ポンプから吐出された油を無駄なくアクチュエータに供給し、型開閉および中子動作短縮を実現
②管路径の拡大
作動油を抵抗なくスムーズに排出し、シリンダ動作の効率化を実現
③中子ランアラウンド回路
ポンプ吐出量以上の作動油をシリンダに供給。省エネとサイクル短縮を実現
④型開き中間停止
ＵＢＥの精密な制御技術で油圧トグル機構においても型開き動作の中間停止を実現。固定型と可動型の同時スプレーが可能になることでのサイクル短縮
⑤給湯機のサーボモータ駆動化
スリーブ溶湯運搬時にラドル角度、アーム速度を精密に制御。湯こぼれのない最速の運搬を実現
